#8800

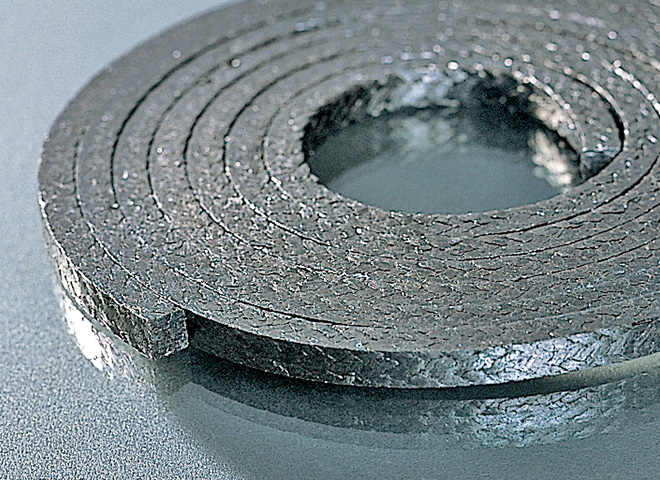

G-スペシャル グラフォイル編組パッキン
G-SPECIAL Graph-foil編組パッキンは純膨張黒鉛リボンをYarnに変え編組した独自の製品です。技術進歩によって簡単に装着ができ、長期間ポンプ、バルブに使用できます。柔軟性、自己潤滑性に優れ化学的に不活性で熱伝導率が高いという特性を持ち、最高のシールライフと安定した性能を約束できます。一切の補強材を使用せず優れた物理特性と機械的強度が得られます。
ワイヤー(補強線)などを用いず軸素材の損傷を起こしません。脱アスベスト、省エネ、省蒸、廃水漏れ処理量の低減等の環境製品。
適用流体
- 高温蒸気
- 高温水
- 油
- 熱媒
- 有機溶剤
- 炭化水素
- ガス
- アルカリ
- 酸
- 水
- アンモニア(発煙硝酸、王水を除く)
用途
火力発電所、ボイラー給水ポンプ、復水ポンプ、 ヒータードレインポンプ、循環ポンプ、パルプ製紙、黒液、白液、緑液、ミキサー攪拌機、ポンプ、バルブ、石油精製、石油化学工業、高圧ガスプラント、低温プラント、環境事業、製鉄所、船舶。
性能
| 使用限界温度 | -220°C〜+300°C |
|---|---|
| 圧力 |
3.0MPa(30kgf/cm2) Rotary 25MPa(250kgf/cm2) Reciprocating 25MPa(250kgf/cm2) Valve (ANSI -class-600) |
| 周速 | 30m/sec |
| PH | 0〜14 |
| 構造 | Diagonal Braided |
| 比重 | 1.0g/cm3 |
特記
- impa CODE/81-05-46～60
- 環境負荷削減を実現するパッキンです(ECOPLAN)
規格表
| 呼び寸法(mm) | インチ | 標準長さ(m) |
|---|---|---|
| 3.0 | 1/8 | 3 |
| 4.0 | 5/32 | 3 |
| 5.0 | 3/16 | 3 |
| 6.0 | 15/64 | 3 |
| 6.5 | 1/4 | 3 |
| 8.0 | 5/16 | 3 |
| 9.5 | 3/8 | 3 |
| 10.0 | 25/64 | 3 |
| 11.0 | 7/16 | 3 |
| 12.0 | 15/32 | 3 |
| 12.5 | 1/2 | 3 |
| 14.5 | 9/16 | 3 |
| 16.0 | 5/8 | 3 |
| 17.5 | 11/16 | 3 |
| 19.0 | 3/4 | 3 |
| 20.0 | 25/32 | 3 |
| 20.5 | 13/16 | 3 |
| 22.0 | 7/8 | 3 |
| 25.0 | 1 | 3 |
| 26.5 | 1 3/64 | 10 |
| 28.0 | 1 1/8 | 10 |
| 30.0 | 1 3/16 | 10 |
| 32.0 | 1 1/4 | 10 |
| 35.0 | 1 3/8 | 10 |
| 38.0 | 1 1/2 | 10 |
| 40.0 | 1 9/16 | 10 |
| 45.0 | 1 3/4 | 10 |
| 50.0 | 2 | 10 |
- 赤字のサイズは受注生産品となります。お問い合せください。
- 標準長さ以外、長尺長さも製作できます。
